ArrowTip

完全限定名： manim.mobject.geometry.tips.ArrowTip

class ArrowTip(*args, **kwargs)

基类： VMobject

箭头的基本类。

另请参阅

ArrowTriangleTip ArrowTriangleFilledTip ArrowCircleTip ArrowCircleFilledTip ArrowSquareTip ArrowSquareFilledTip StealthTip

示例

不能直接使用，仅供继承。

>>> tip = ArrowTip()
Traceback (most recent call last):
...
NotImplementedError: Has to be implemented in inheriting subclasses.

请改用预定义的一种，或像这样自定义一个。

示例：CustomTipExample

from manim import *

>>> from manim import RegularPolygon, Arrow
>>> class MyCustomArrowTip(ArrowTip, RegularPolygon):
...     def __init__(self, length=0.35, **kwargs):
...         RegularPolygon.__init__(self, n=5, **kwargs)
...         self.width = length
...         self.stretch_to_fit_height(length)
>>> arr = Arrow(
...     np.array([-2, -2, 0]), np.array([2, 2, 0]), tip_shape=MyCustomArrowTip
... )
>>> isinstance(arr.tip, RegularPolygon)
True
>>> from manim import Scene, Create
>>> class CustomTipExample(Scene):
...     def construct(self):
...         self.play(Create(arr))

>>> from manim import RegularPolygon, Arrow
>>> class MyCustomArrowTip(ArrowTip, RegularPolygon):
...     def __init__(self, length=0.35, **kwargs):
...         RegularPolygon.__init__(self, n=5, **kwargs)
...         self.width = length
...         self.stretch_to_fit_height(length)
>>> arr = Arrow(
...     np.array([-2, -2, 0]), np.array([2, 2, 0]), tip_shape=MyCustomArrowTip
... )
>>> isinstance(arr.tip, RegularPolygon)
True
>>> from manim import Scene, Create
>>> class CustomTipExample(Scene):
...     def construct(self):
...         self.play(Create(arr))

使用继承自 ArrowTip 的类来获得无填充的箭头尖端，是手动指定箭头尖端样式的简写，如下所示

>>> arrow = Arrow(np.array([0, 0, 0]), np.array([1, 1, 0]),
...               tip_style={'fill_opacity': 0, 'stroke_width': 3})

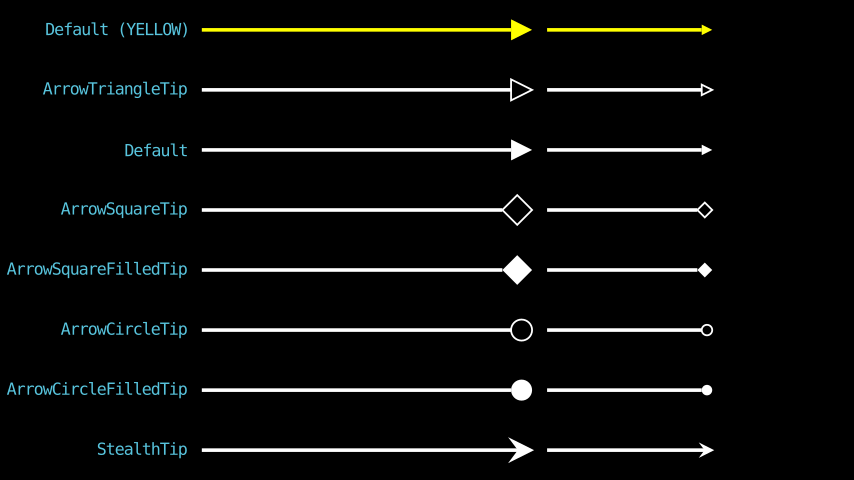

以下示例展示了所有预定义箭头尖端的使用方法。

示例：ArrowTipsShowcase

from manim import *

class ArrowTipsShowcase(Scene):
    def construct(self):
        tip_names = [
            'Default (YELLOW)', 'ArrowTriangleTip', 'Default', 'ArrowSquareTip',
            'ArrowSquareFilledTip', 'ArrowCircleTip', 'ArrowCircleFilledTip', 'StealthTip'
        ]

        big_arrows = [
            Arrow(start=[-4, 3.5, 0], end=[2, 3.5, 0], color=YELLOW),
            Arrow(start=[-4, 2.5, 0], end=[2, 2.5, 0], tip_shape=ArrowTriangleTip),
            Arrow(start=[-4, 1.5, 0], end=[2, 1.5, 0]),
            Arrow(start=[-4, 0.5, 0], end=[2, 0.5, 0], tip_shape=ArrowSquareTip),

            Arrow([-4, -0.5, 0], [2, -0.5, 0], tip_shape=ArrowSquareFilledTip),
            Arrow([-4, -1.5, 0], [2, -1.5, 0], tip_shape=ArrowCircleTip),
            Arrow([-4, -2.5, 0], [2, -2.5, 0], tip_shape=ArrowCircleFilledTip),
            Arrow([-4, -3.5, 0], [2, -3.5, 0], tip_shape=StealthTip)
        ]

        small_arrows = (
            arrow.copy().scale(0.5, scale_tips=True).next_to(arrow, RIGHT) for arrow in big_arrows
        )

        labels = (
            Text(tip_names[i], font='monospace', font_size=20, color=BLUE).next_to(big_arrows[i], LEFT) for i in range(len(big_arrows))
        )

        self.add(*big_arrows, *small_arrows, *labels)

class ArrowTipsShowcase(Scene):
    def construct(self):
        tip_names = [
            'Default (YELLOW)', 'ArrowTriangleTip', 'Default', 'ArrowSquareTip',
            'ArrowSquareFilledTip', 'ArrowCircleTip', 'ArrowCircleFilledTip', 'StealthTip'
        ]

        big_arrows = [
            Arrow(start=[-4, 3.5, 0], end=[2, 3.5, 0], color=YELLOW),
            Arrow(start=[-4, 2.5, 0], end=[2, 2.5, 0], tip_shape=ArrowTriangleTip),
            Arrow(start=[-4, 1.5, 0], end=[2, 1.5, 0]),
            Arrow(start=[-4, 0.5, 0], end=[2, 0.5, 0], tip_shape=ArrowSquareTip),

            Arrow([-4, -0.5, 0], [2, -0.5, 0], tip_shape=ArrowSquareFilledTip),
            Arrow([-4, -1.5, 0], [2, -1.5, 0], tip_shape=ArrowCircleTip),
            Arrow([-4, -2.5, 0], [2, -2.5, 0], tip_shape=ArrowCircleFilledTip),
            Arrow([-4, -3.5, 0], [2, -3.5, 0], tip_shape=StealthTip)
        ]

        small_arrows = (
            arrow.copy().scale(0.5, scale_tips=True).next_to(arrow, RIGHT) for arrow in big_arrows
        )

        labels = (
            Text(tip_names[i], font='monospace', font_size=20, color=BLUE).next_to(big_arrows[i], LEFT) for i in range(len(big_arrows))
        )

        self.add(*big_arrows, *small_arrows, *labels)

方法

属性

animate (动画)	用于动画化 self 的任何方法的应用。
animation_overrides (动画覆盖)
base	箭头尖端的基点。
颜色
depth (深度)	mobject 的深度。
fill_color (填充颜色)	如果存在多种颜色（用于渐变），则返回第一种颜色
height (高度)	mobject 的高度。
length	箭头尖端的长度。
n_points_per_curve (每条曲线的点数)
sheen_factor (光泽因子)
stroke_color (描边颜色)
tip_angle	箭头尖端的角度。
tip_point	箭头尖端的顶点。
vector	从基点指向顶点向量。
width (宽度)	mobject 的宽度。

参数:

• args (任意类型)

• kwargs (任意类型)

_original__init__(*args, **kwargs)

初始化自身。有关准确签名，请参阅 help(type(self))。

参数:

• args (任意类型)

• kwargs (任意类型)

返回类型:

无

property base: Point3D

箭头尖端的基点。

这是连接到箭头的点。

示例

>>> from manim import Arrow
>>> arrow = Arrow(np.array([0, 0, 0]), np.array([2, 0, 0]), buff=0)
>>> arrow.tip.base.round(2) + 0.  # add 0. to avoid negative 0 in output
array([1.65, 0.  , 0.  ])

property length: float

箭头尖端的长度。

示例

>>> from manim import Arrow
>>> arrow = Arrow(np.array([0, 0, 0]), np.array([1, 2, 0]))
>>> round(arrow.tip.length, 3)
0.35

property tip_angle: float

箭头尖端的角度。

示例

>>> from manim import Arrow
>>> arrow = Arrow(np.array([0, 0, 0]), np.array([1, 1, 0]), buff=0)
>>> bool(round(arrow.tip.tip_angle, 5) == round(PI/4, 5))
True

property tip_point: Point3D

箭头尖端的顶点。

示例

>>> from manim import Arrow
>>> arrow = Arrow(np.array([0, 0, 0]), np.array([2, 0, 0]), buff=0)
>>> arrow.tip.tip_point.round(2) + 0.
array([2., 0., 0.])

property vector: Vector3D

从基点指向顶点向量。

示例

>>> from manim import Arrow
>>> arrow = Arrow(np.array([0, 0, 0]), np.array([2, 2, 0]), buff=0)
>>> arrow.tip.vector.round(2) + 0.
array([0.25, 0.25, 0.  ])
